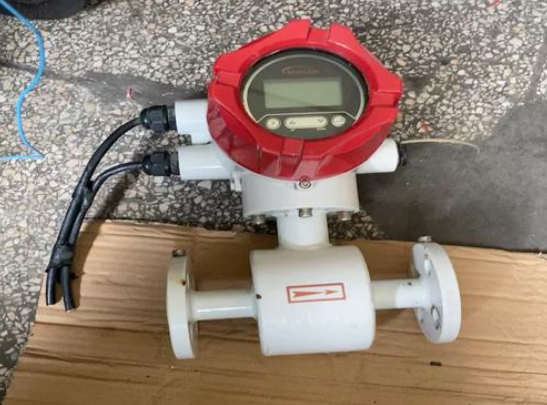

管道式電磁流量計是一種廣泛應用于工業領域的流量測量儀表，尤其適用于導電液體的流量監測。其核心原理基于法拉第電磁感應定律，具有無機械運動部件、測量精度高、耐腐蝕性強等優勢。以下將從工作原理、結構設計、信號處理及應用特點四個方面展開分析。
一、法拉第電磁感應定律的應用
電磁流量計的核心理論依據是“法拉第電磁感應定律”。當導電液體在磁場中流動時，相當于導體切割磁感線，液體兩側會感應出與流速成正比的電動勢（E）。其數學表達式為：
E = k × B × D × v
其中：
E：感應電動勢（V）
B：磁感應強度（T）
D：管道內徑
v：流體平均流速（m/s）
k：儀表常數
通過測量電動勢E，結合已知的B和D值，即可計算出流速v，最終通過公式Q = πD2v/4得到體積流量Q。這一物理模型確保了流量與電信號間的線性關系，避免了傳統機械式儀表的磨損問題。
二、關鍵結構組成
管道式電磁流量計由傳感器與轉換器兩部分構成：
1. 傳感器部分
測量管：采用非導磁材料（如不銹鋼襯PTFE），確保磁場穿透
勵磁線圈：通入電流產生交變/直流磁場，現代設備多采用低頻矩形波勵磁以降低噪聲
電極對：通常對稱安裝于管道內壁，材質根據介質選擇（哈氏合金用于強腐蝕性液體）
接地環：消除靜電干擾，保證測量穩定性
2. 轉換器模塊
負責將微伏級感應信號放大處理，通過A/D轉換、數字濾波消除工頻干擾，最終輸出4-20mA標準信號或數字通訊信號（如HART協議）。
三、信號處理技術創新
現代電磁流量計采用多項信號增強技術：
雙頻勵磁技術：同時施加高頻與低頻勵磁，高頻用于捕捉快速變化的流量，低頻保證零點穩定性
智能噪聲辨識：通過DSP芯片實時分析干擾頻譜，動態調整濾波參數
空管檢測功能：通過電極阻抗監測實現管道充盈度判斷，避免測量誤差
四、應用場景與局限性
典型應用領域包括：
化工行業酸堿溶液計量
水處理廠原水/污水流量監控
食品醫藥衛生型流程（采用無菌襯里設計）
技術局限性：
1. 被測介質電導率需＞5μS/cm（無法測量油類、氣體）
2. 安裝需保證滿管狀態，直管段要求前5D后3D（D為管徑）
3. 高溫高壓工況需特殊結構設計
五、技術發展趨勢
隨著工業4.0的發展，新一代電磁流量計正朝著以下方向演進：
- 無線傳輸與物聯網集成（支持NB-IoT遠程監控）
- 多參數測量（同步檢測電導率、溫度、密度）
- 自診斷功能（電極污染報警、襯里磨損檢測）
管道式電磁流量計憑借其獨特的測量原理，在過程自動化控制中持續發揮著不可替代的作用。未來隨著材料科學與信號處理技術的進步，其測量精度與應用范圍將得到進一步拓展。以上就是管道式電磁流量計工作原理的一些詳情介紹，更多產品內容詳情請關注江西誠睿自動化官網。
