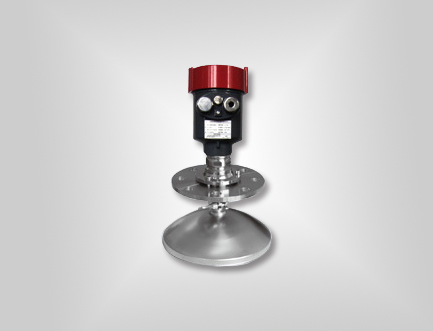

CRRD800 系列產品，是指工作在76-81GHz 的調頻連續波(FMCW) 雷達產品，支持四線制和兩線制應用。多個型號產品量程可以達到120m,盲區可以做到8cm 。由于它工作頻率比較高，波長較短 ，所以適合固體，應用，通過透鏡發射接收電磁波的工作方式，在高粉，塵、惡劣溫度環境下（+200℃）具有獨特的優勢。儀表提供法蘭或者螺紋的固定方式，使得安裝便捷簡易。
概述：CRRD800 系列產品，是指工作在76-81GHz 的調頻連續波(FMCW) 雷達產品，支持四線制和兩線制應用。多個型號產品量程可以達到120m,盲區可以做到8cm 。由于它工作頻率比較高，波長較短 ，所以適合固體，應用，通過透鏡發射接收電磁波的工作方式，在高粉，塵、惡劣溫度環境下（+200℃）具有獨特的優勢。儀表提供法蘭或者螺紋的固定方式，使得安裝便捷簡易。

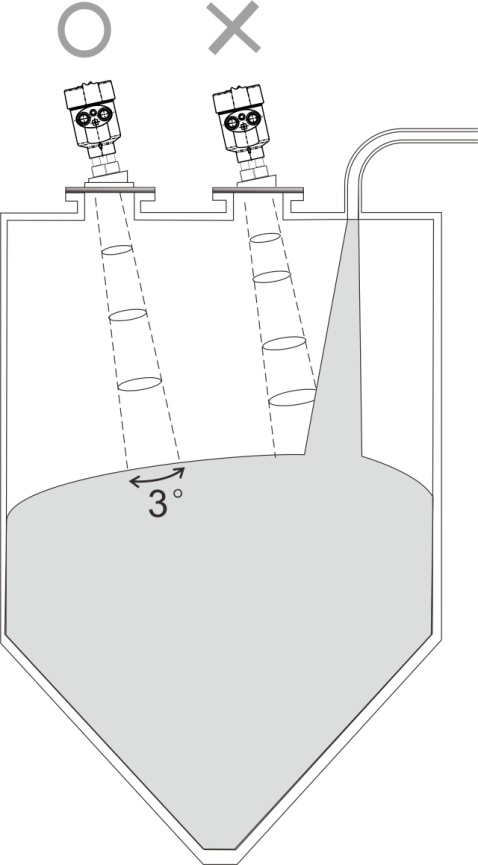

主要優勢：? 基于自研的 CMOS 毫米波射頻芯片，實現緊湊的射頻架構，高的信噪比，小的盲區。? 5 GHz 工作帶寬，使產品擁有較高的測量分辨率與測量精度。? 3°天線波束角，安裝環境中的干擾對儀表的影響小，安裝比較便捷。? 波長比較短，在固體表面具有好的反射特性，因而不需要使用萬向法蘭來進行瞄準。? 支持遠程調試與遠程升級，減少等待時間，提高工作效率。? 支持手機藍牙調試，方便現場人員維護工作。通信調試：在現場可以通過 LCD 進行儀表調試，也可以用選配的上位機軟件在 PC 端進行調試。CRRD800 與 PC 之間通過以下方式進行通訊：1、USB 轉 RS485 串口線（四線制）；2、USB 轉 TTL 串口線（兩線制）；3、USB 轉 Hart-modem（兩線制）進行通信。也可用手機通過藍牙調試，使現場調試安全、方便。還可以在異地，通過遠程模塊的 4G 網絡進行遠程調試。
技術規格：
| 發射頻率 | 76GHz~81GHz |
| 測量范圍 |
CRRD 800 0.2 m ~ 60m（固體）（T0系列盲區增加0.2m） CRRD 800 0.0 m ~30m（液體）（T0系列盲區增加0.2m） CRRD 800 0.6m ~ 120m（固體）（T0系列盲區增加0.2m） |
| 測量精度 | ± 0 .7mm |
| 波束角 | 3° 、 8° |
| 使用介電常數范圍 | >=1.5 |
| 供電范圍 |
18~28.0VDC ，220VAC CRRD 800x ：4線制 CRRD 800P ：2線制 |
| 通訊方式 |
CRRD800x ：MODBUS 總線 CRRD800P ：HART |
| 信號輸出 |
CRRD800x ：4~20mA 或 RS-485 CRRD800P ：4~20mA |
| 故障輸出 | 3.8mA 、 4mA 、20mA 、21mA 、 保持 |
| 現場操作/編程 | 128×64點陣顯示屏/4按鍵可配置上位機設置軟件 |
| 工業溫度/濕度 | T0:-40~85℃/≤ 95%RH；T1:-40~200℃；T2:-40~500℃；T3:-40~1000℃ |
| 外殼材質 | 鋁合金、不銹鋼 |
| 天線類型 | 透鏡天線，可配透鏡天線護罩/防腐型天線/天線散熱膏/石英隔離法蘭盤 |
| 過程壓力 | -0.1~2MPa |
| 產品尺寸 | ?100*270mm |
| 電纜入口 | M 20*1.5 |
| 推薦線纜 | AWG18 或 0.75mm 2 |
| 防護等級 | IP67 |
| 防爆等級 | ExdiaIICT6 |
| 安裝方式 | 螺紋或法蘭 |
| 凈重/毛重量 | 2.480Kg/2.995Kg |
| 包裝箱尺寸 | 370*270*180mm |
